Pilli Doğrusal Pozisyon Göstergeleri

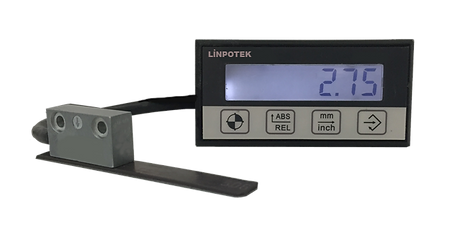

Pilli Pozisyon Göstergesi -  OBPD

battery-powered linear measurement display  sıko, elesa, fiama, MA504,MA508,SIKO DiSPLAY   Electronic display MA501 Electronic display MA503/2 Electronic display MA504/1 Electronic display MA508 Electronic display MA564 Electronic display MA503WL

- Işıklı yüksek kontrastlı LCD

- 5 digit LCD

- Boyut 73.7 * 36.2 * 32.1mm

- Ağırlık 0.35kg

- Hareket hızı Max 5m / s

- Sensör kablo uzunluğu 1 m

- Koruma derecesi IP54

- Sıfırlama fonksiyonu

- Doğrudan ofset değeri girişi

- Besleme 2 adet AA 1.5V pil

- Ekran Çözünürlüğü 0.01 / 0.05 / 0.1 / 1

- Doğruluğu ± (0.03 + 0.01 * L) mm

OBPD Teknik pdf



       Profesyonel makine üreticilerinin kullandığı aksesuarlar olarak sunduğumuz ( linear ) doğrusal pozisyon göstergesi yaygın olarak kullanılmakla beraber Doğrusal pozisyon göstergesi manyetik sensörü ile birlikte özel makine ve proses gereksinimlerini karşılamak üzere tasarlanmıştır aynı zamanda ( Linear position display ) doğrusal Pozisyon Göstergeleri kullanımı basit ve fonksiyonel pratik olan kompakt bir ürün olarak tercih edilmektedir ..



Ürün Açıklaması ;



      pozisyon veya konum için bir ölçümleme gerektiğinde hareketli parçalardan oluşan bir ünitenin  pozisyon konum ve hareket kabiliyetinin ölçümlenmesi için tasarlanan bir manyetik sensör ve gösterge üründür. Bu ( linear position display ) doğrusal konum gösterge ve manyetik sensörü bir takım olarak tek parça bir dijital sayıcıdır,  Doğrusal konum değerini göstergede dijital olarak  (0,01) hassasiyetle gösterir.  Doğrusal ( linear ) gösterge  değişken  pozisyon konumlarında, örneğin mekanik olarak hazırlanmış iki hareketli ünitenin üzerinde, doğrusal manyetik pozisyon okuma sensörünün ve manyetik mıknatıs bantının bir üniteye sabitlenmesiyle hareketten elde edilen yerdeğiştirme konum bilgisi sensörün banttan aldığı bilgi ile ölçümleme yapılır. Alınan bilgi bağımsız olarak panel montajı yapılmış göstergesinden doğrusal  pozisyon değeri okunur.Kullanımı ve uygulaması çok basit ve ekonomik bir üründür.. Mantetik sensör 1 metre kablo boyu ve  göstergesi ile birlikte 2 adet kalem pil ile beslemeli olarak çalışır, göstergesi üzerinden  ofset değer girişleride yapılabilmektedir doğrusal ölçüm gösterge üzerinden yapılırken istenilen konumda resetleme yapılabilmektedir ..





Uygulama Alanları ;



     Uygulamaları çok sayıda Baskı Presleri, Katlama Makineleri, Tekstil Makineleri, Paketleme Makineleri, Kağıt ve Selüloz Makineleri, Metal Şekillendirme ve Kesme Makineleri, Hareket kontrolleri, Değişken hız ekipmanları, Gıda işleme Makinaları, Pişirme ve ekipmanları karıştırma, Uygulama makineleri, Paketleme, Ağaç İşleme, Tekstil, Baskı, Dönüştürme, Ambalaj makine imalatında, Ahşap ve alüminyum makine imalatında, Saç işleme, Serigrafi baskı, Dolum ve konveyör Baskı makineleri,Paketleme makineleri ve Takım tezğahları. Vb. makine sistemlerinde doğrusal ve açısal ölçümlemeler için kompakt bir ürün olarak tercih edilir ve  bu tür kullanımlar için idealdir..  Ürün İsmlendirmeleri ; Doğrusal Pozisyon numaratörü, Doğrusal Pozisyon göstergesi, linear position display,  dijital konum sayıcı, manyetik pozisyon göstergesi, manyetik sayaç,  Dijital sayıcı, Dijital metre, linear Position indicator display, doğrusal sayıcı, ölçüm Metre sayıcı, doğrusal pozisyon göstergesi, doğrusal pozisyon kontrol, doğrusal kontrol olarak isimlendirilirler.



Pozisyon göstergesi tanıtımı - Video

 Çok fonksiyonlu geniş LCD ekran

 Çözünürlüğü 0.01mm / 0.05mm / 0.1mm / 1mm

 Programlanabilir tasarım dengeleme ayarı

 Açı ölçüm modu (modele bağlı olarak)

 (Özel modeline göre) Programlanabilir tasarım katsayısı oranı

 Referans noktası düzeltilebilir

 Mutlak ölçüm modu / artan ölçüm modu

 Metrik / emperyal dönüşüm

 Düşük pil alarmı

 Pil ömrü yaklaşık bir yıldır

 Hataları tespit otomatik aralık ayarlama

 Anında Otomatik teşhis

 Boşluklu sorun olmadan temassız ölçüm,

 Kirlenmeye yüksek direnç

 Kolay kurulum, montajlamada toleranslar

 Uygun maliyetli

Doğrusal pozisyon göstergesi örnek resimler
